UWB Ultra Wideband Antenna 2.4–10.5GHz SMA Female Connector

$19.34 USD

~~$26.99 USD~~ $19.34 USD

Sale Sold out

Shipping calculated at checkout.

Default Title Default Title

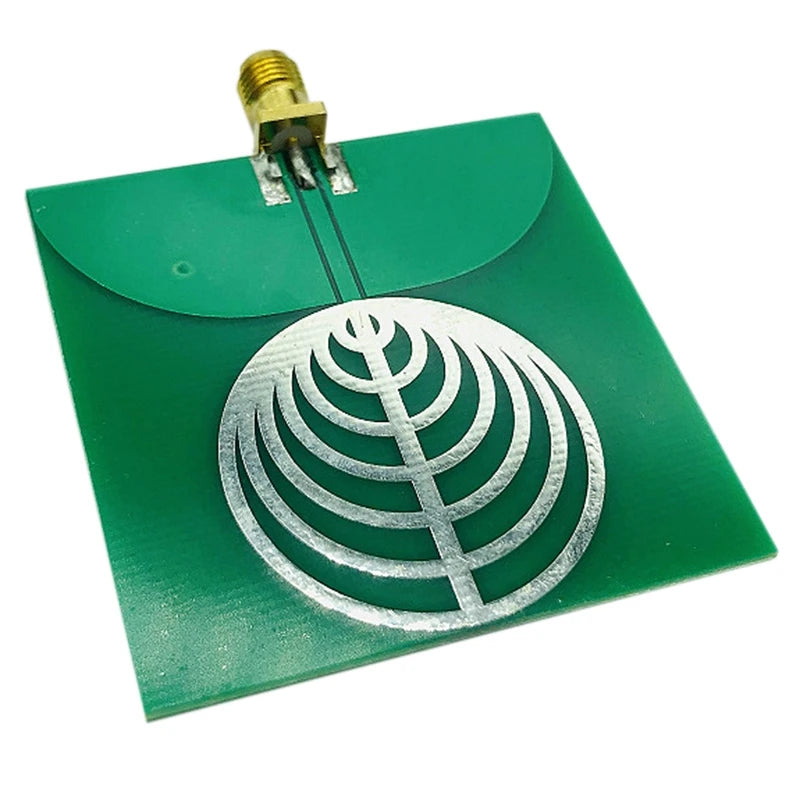

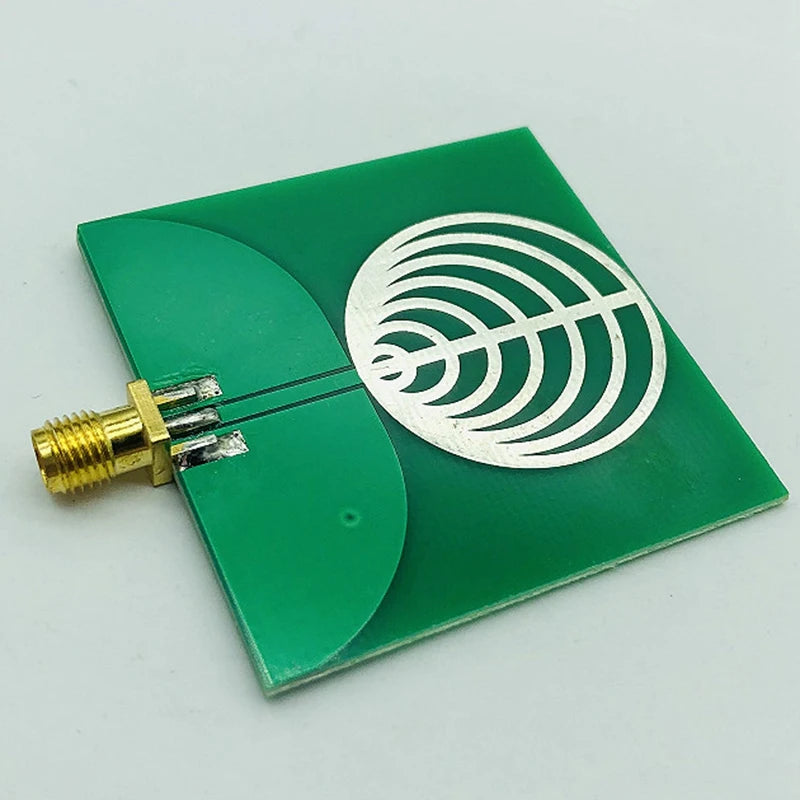

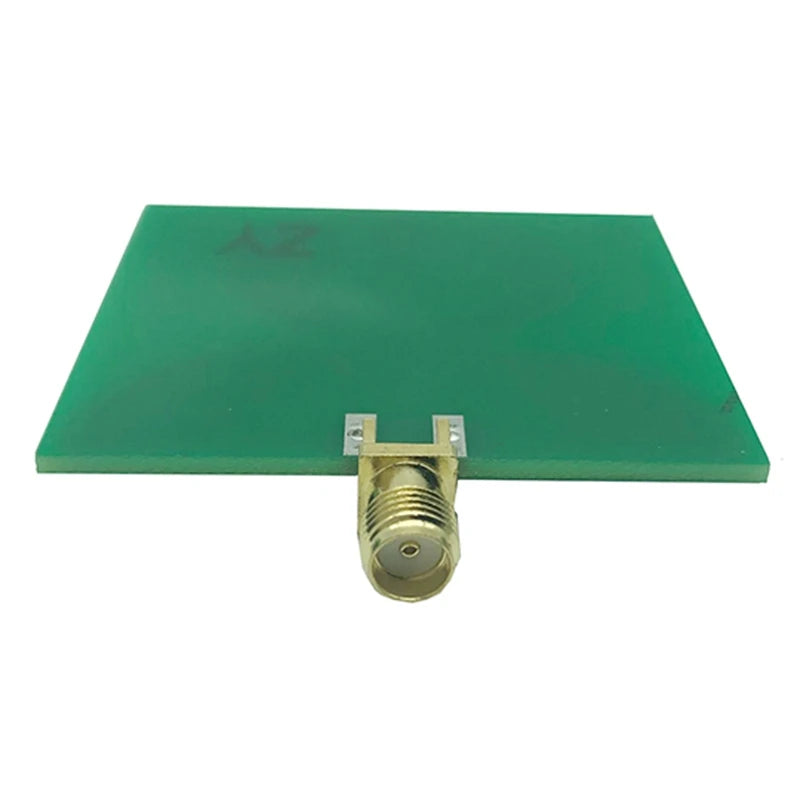

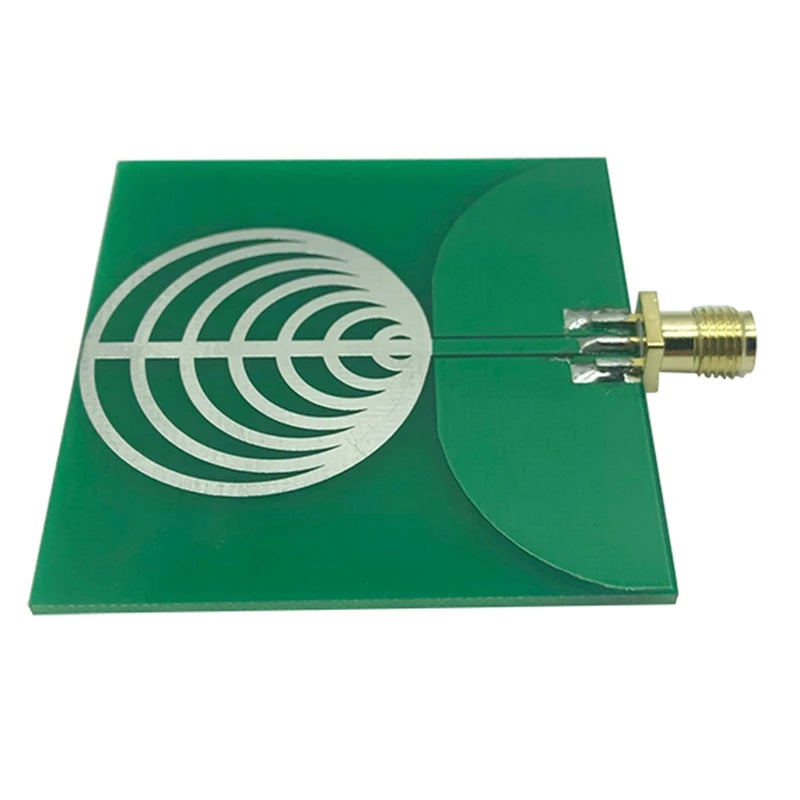

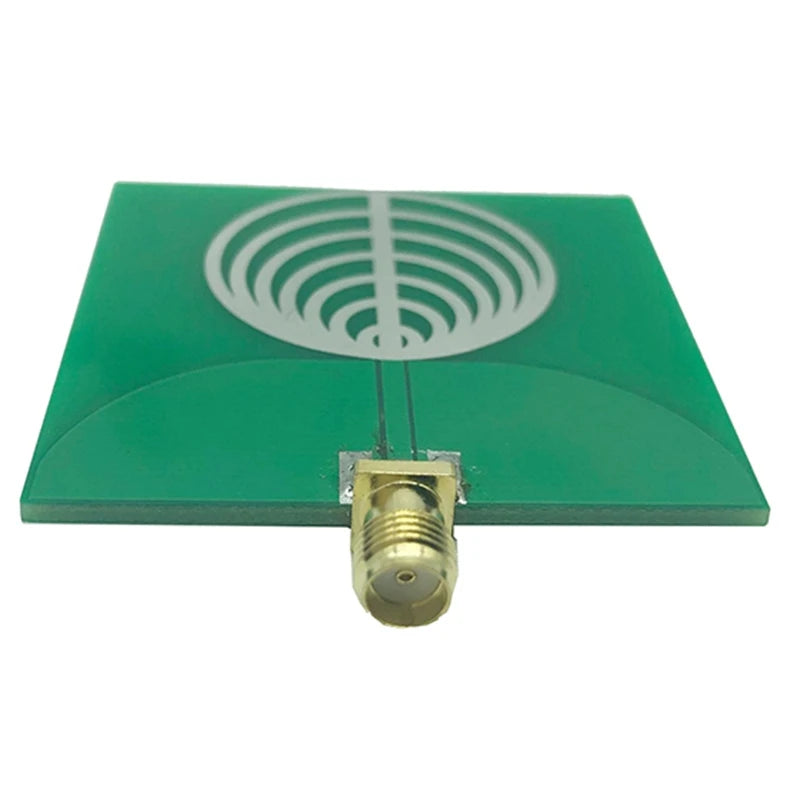

UWB Ultra Wideband Antenna – 2.4 to 10.5GHz, SMA Female Connector

Upgrade your ultra-wideband (UWB) positioning and communication setup with this compact, high-efficiency monopole pulse antenna. Covering an impressive frequency range of 2.4GHz to 10.5GHz, this antenna is purpose-built for UWB ranging, indoor positioning, radar sensing, and wireless communication systems. Lightweight at just 10g, its small 50×50mm PCB form factor makes it easy to integrate into virtually any project or enclosure.

Made in Mainland China.

Key Specifications

Frequency Range: 2.4 – 10.5 GHz
Connector Type: SMA Female (outer screw, inner hole)
Typical VSWR: Below 2.5
Maximum Input Power: <10W (40 dBm)
Polarization: Vertical Linear Polarization
Input Impedance: 50 Ohm
Dimensions: 50 × 50 mm (excluding connector)
Weight: 10g
Material: PCB (Green)

Why Choose This UWB Antenna?

✅ Ultra-Wide Coverage: Spans 2.4GHz all the way to 10.5GHz – ideal for UWB, IEEE 802.15.4a/z, and pulse-based systems
✅ Compact & Lightweight: 50×50mm footprint and only 10g – perfect for embedded and portable applications
✅ High Efficiency: Improved monopole design delivers reliable signal performance with low VSWR (<2.5)
✅ Standard SMA Female Connector: Compatible with a wide range of UWB modules, development boards, and test equipment
✅ Easy Integration: Simple PCB-mount design works with DIY and professional UWB projects alike

Ideal Applications

UWB indoor positioning & real-time location systems (RTLS)
Radar and pulse-based sensing
Short-range wireless communication
IoT and smart home device development
Research, prototyping, and electronics experimentation

Package Contents

1 × UWB Ultra Wideband Pulse Antenna (SMA Female)

Note: Due to lighting conditions and display differences, the color in photos may vary slightly from the actual product. Measurement tolerance is ±1–3cm.

Related Products You May Like

For more information on Ultra Wideband technology and its applications, visit the U.S. FDA or explore UWB research at NCBI – UWB Positioning Research.

Frequently Asked Questions

Q: What is a UWB ultra wideband antenna used for?

A: A UWB (Ultra Wideband) antenna is used for high-precision indoor positioning and location tracking, short-range radar sensing, pulse-based communication, and IoT applications. This antenna covers 2.4–10.5GHz, making it suitable for a broad range of UWB and pulse-based systems.

Q: What connector does this UWB antenna use?

A: This antenna features an SMA Female connector (outer screw, inner hole), which is one of the most common RF connector types and is compatible with a wide variety of UWB modules, transceivers, and development boards.

Q: What is the VSWR rating of this antenna?

A: The typical VSWR (Voltage Standing Wave Ratio) of this UWB pulse antenna is below 2.5 across the 2.4–10.5GHz operating range, indicating good impedance matching and efficient signal transfer with minimal reflected power.

Q: Can I use this antenna with UWB development kits or modules?

A: Yes! This antenna is designed to work with popular UWB chipsets and development boards. Its standard SMA Female connector and 50-ohm input impedance ensure broad compatibility with UWB modules from manufacturers like Decawave (DW1000/DW3000), NXP, and others.

Descripción en Español

Antena UWB Ultra Banda Ancha – 2.4 a 10.5GHz, Conector SMA Hembra

Mejora tu configuración de posicionamiento y comunicación de ultra banda ancha (UWB) con esta antena de pulso tipo monopolo compacta y de alta eficiencia. Con un rango de frecuencia de 2.4GHz a 10.5GHz, esta antena está diseñada específicamente para sistemas de posicionamiento UWB, radar de pulsos y comunicación inalámbrica. Con un peso de solo 10g y un factor de forma PCB de 50×50mm, es fácil de integrar en cualquier proyecto o carcasa.

Fabricado en China continental.

Especificaciones Clave

Rango de Frecuencia: 2.4 – 10.5 GHz
Tipo de Conector: SMA Hembra (rosca exterior, orificio interior)
VSWR Típica: Menor a 2.5
Potencia Máxima de Entrada: <10W (40 dBm)
Polarización: Polarización lineal vertical
Impedancia de Entrada: 50 Ohmios
Dimensiones: 50 × 50 mm (sin conector)
Peso: 10g
Material: PCB (Verde)

¿Por Qué Elegir Esta Antena UWB?

✅ Cobertura Ultra Amplia: De 2.4GHz a 10.5GHz – ideal para sistemas UWB, IEEE 802.15.4a/z y basados en pulsos
✅ Compacta y Ligera: Factor de forma de 50×50mm y solo 10g – perfecta para aplicaciones embebidas y portátiles
✅ Alta Eficiencia: Diseño de monopolo mejorado con baja VSWR (<2.5)
✅ Conector SMA Hembra Estándar: Compatible con módulos UWB, placas de desarrollo y equipos de prueba
✅ Fácil Integración: Diseño de montaje en PCB para proyectos UWB profesionales y de bricolaje

Aplicaciones Ideales

Posicionamiento interior UWB y sistemas de localización en tiempo real (RTLS)
Radar y detección basada en pulsos
Comunicación inalámbrica de corto alcance
Desarrollo de dispositivos IoT y hogar inteligente
Investigación, prototipado y experimentación electrónica

Contenido del Paquete

1 × Antena de Pulso Ultra Banda Ancha UWB (SMA Hembra)

Nota: Debido a las condiciones de iluminación y diferencias de pantalla, el color en las fotos puede variar ligeramente del producto real. La tolerancia de medición es ±1–3cm.

Preguntas Frecuentes

P: ¿Para qué se utiliza una antena de ultra banda ancha UWB?

R: Una antena UWB se utiliza para posicionamiento interior de alta precisión, rastreo de ubicación, radar de pulsos, comunicación de corto alcance y aplicaciones IoT. Esta antena cubre de 2.4 a 10.5GHz, lo que la hace adecuada para una amplia gama de sistemas basados en pulsos.

P: ¿Qué conector utiliza esta antena UWB?

R: Esta antena tiene un conector SMA Hembra (rosca exterior, orificio interior), uno de los tipos de conectores RF más comunes, compatible con una amplia variedad de módulos UWB y placas de desarrollo.

P: ¿Cuál es la clasificación VSWR de esta antena?

R: La VSWR típica de esta antena de pulso UWB es inferior a 2.5 en todo el rango operativo de 2.4 a 10.5GHz, lo que indica una buena adaptación de impedancia y una transferencia de señal eficiente.

P: ¿Puedo usar esta antena con kits de desarrollo o módulos UWB?

R: ¡Sí! Esta antena está diseñada para funcionar con chipsets y placas de desarrollo UWB populares. Su conector SMA Hembra estándar y la impedancia de entrada de 50 ohmios garantizan amplia compatibilidad con módulos UWB de fabricantes como Decawave (DW1000/DW3000), NXP y otros.
