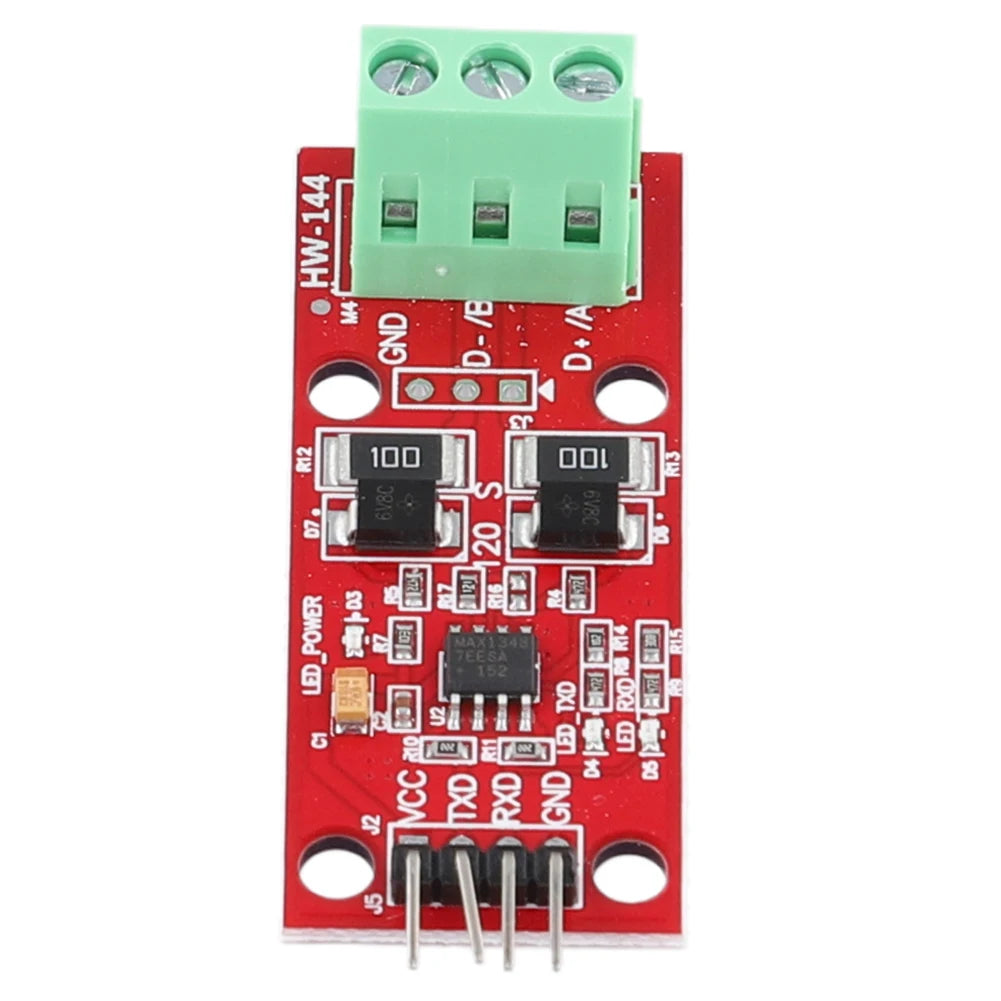

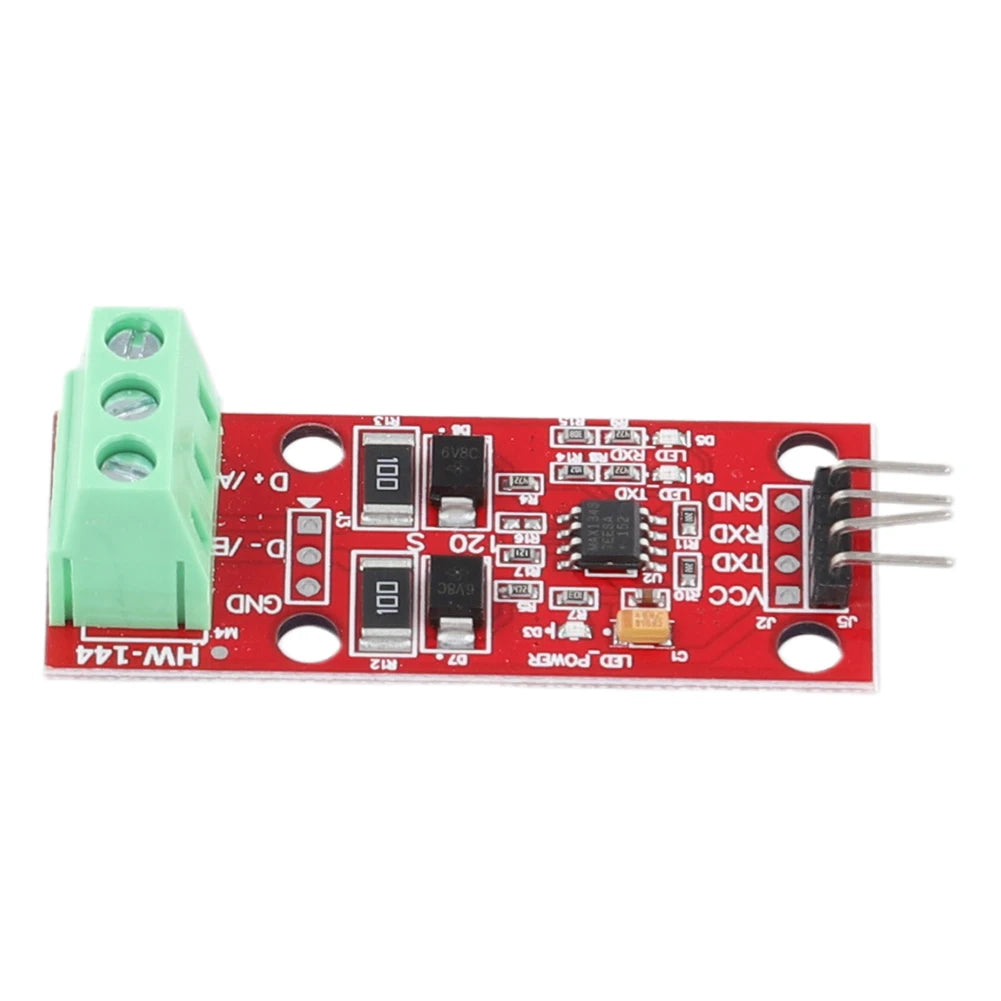

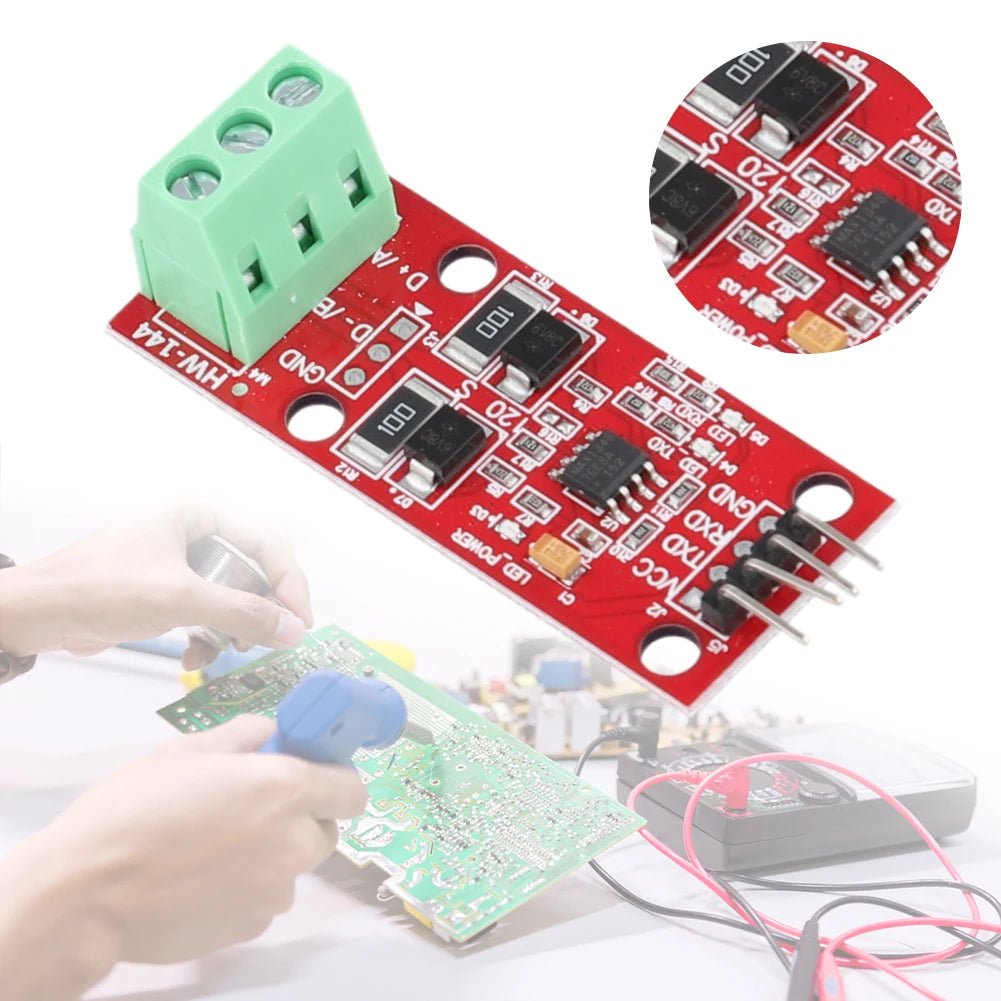

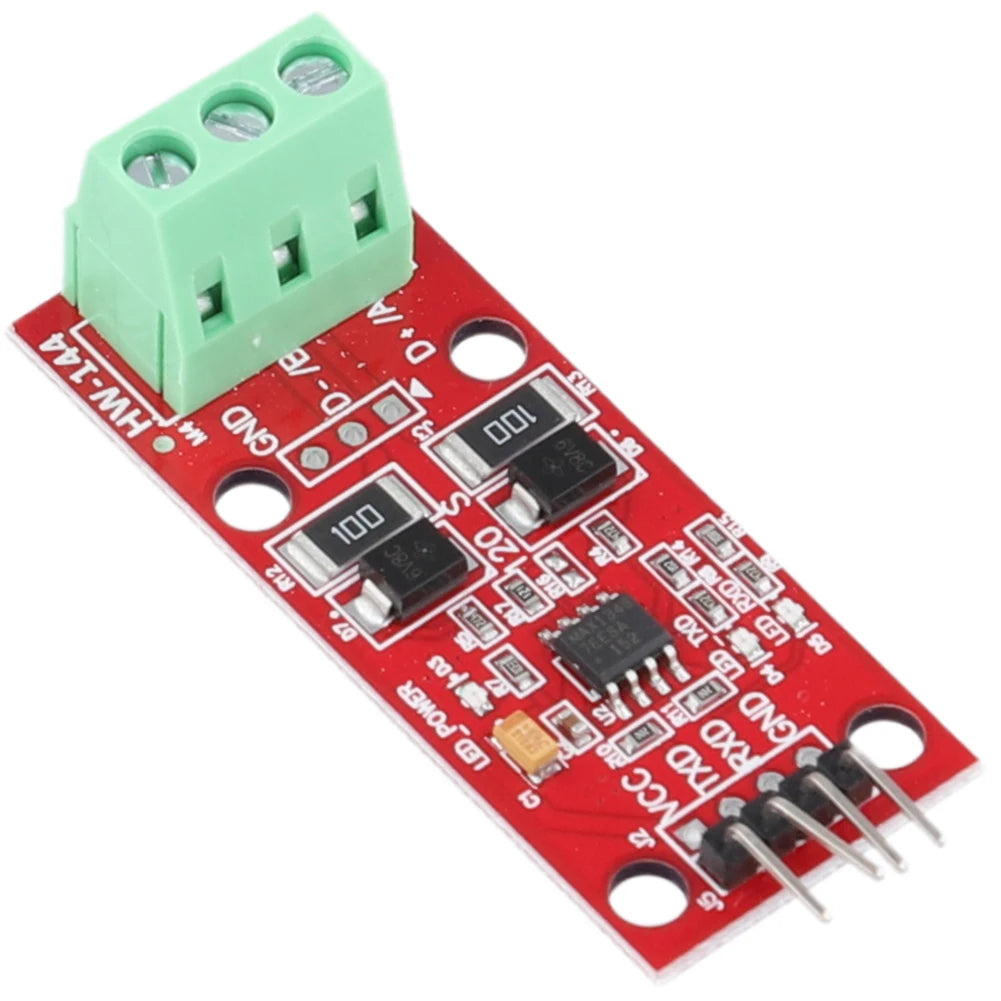

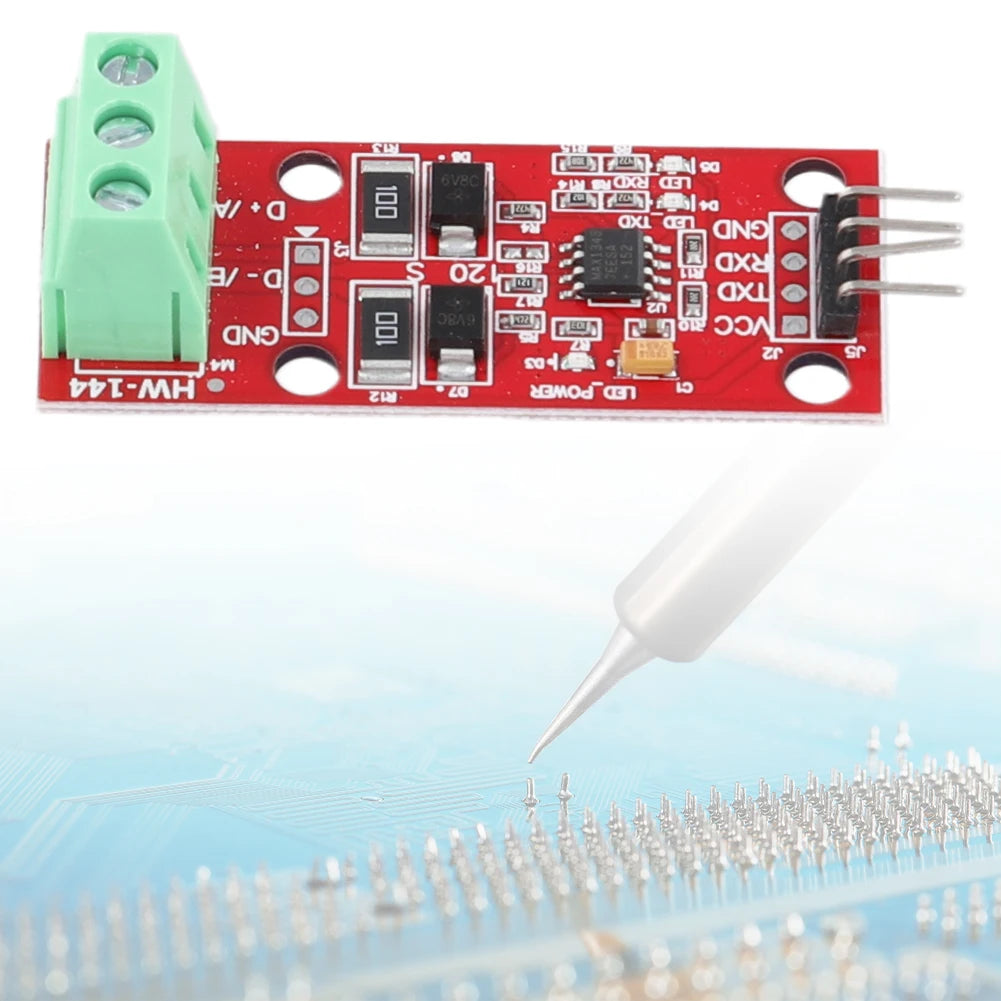

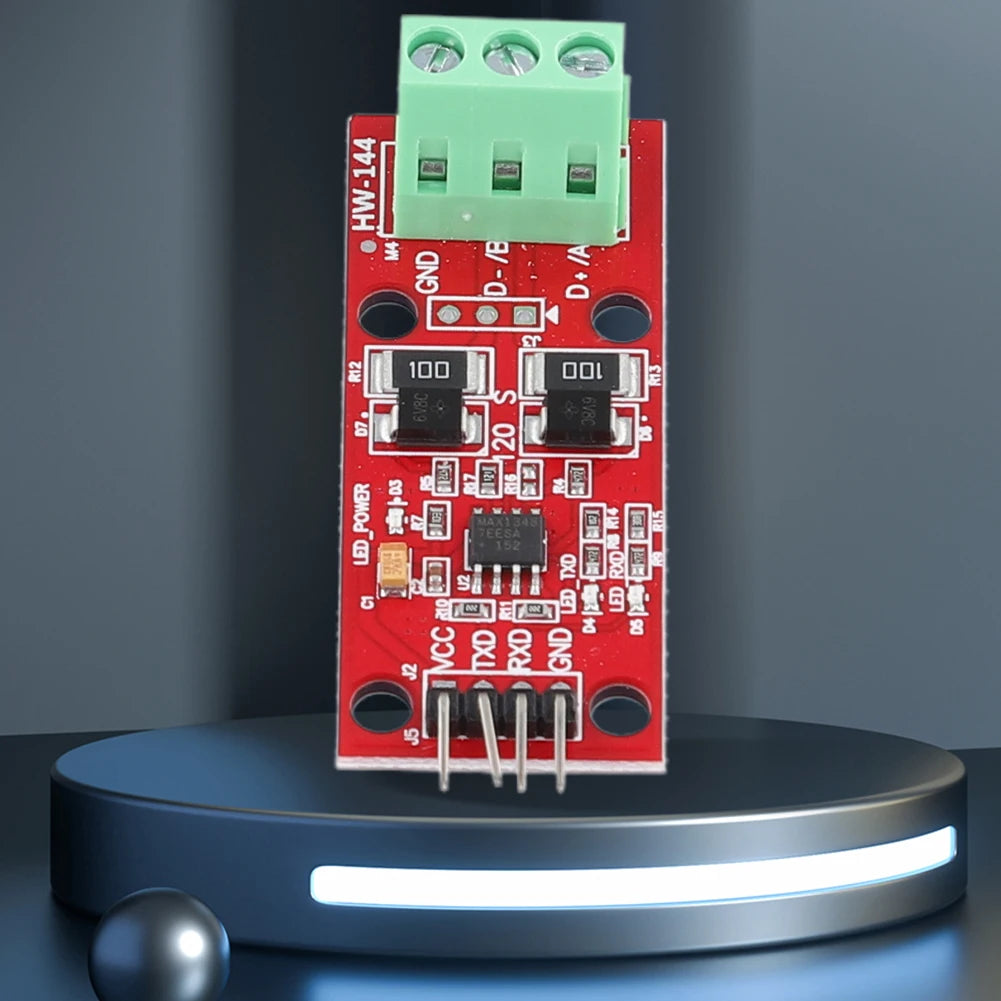

MAX3485 TTL to RS485 Converter Module – Industrial Communication

Enable reliable long-distance serial communication with the MAX3485 TTL to RS485 Converter Module. Supporting both 3.3V and 5V signal levels, this industrial-grade module connects up to 128 devices on a single bus and transmits data at up to 500kbps over thousands of meters — ideal for Arduino, Raspberry Pi, PLC, and industrial MCU projects.

Key Features

• Ultra-Long Distance Transmission: High-quality MAX3485 chip enables reliable communication over thousands of meters.
• 3.3V & 5V Compatible: Supports both 3.3V and 5V signal control for broad MCU and microcontroller compatibility.
• ±15kV ESD Protection: Built-in electrostatic discharge protection for robust operation in industrial environments.
• 500kbps Data Rate: Slew-rate limited driver reduces EMI and signal reflections for error-free high-speed transmission.
• 128-Device Bus Support: 1/4 unit load receiver input impedance allows more than 128 devices on a single RS485 bus.
• Hot-Swappable: Safe hot-swap capability — no signal bolting issues common with other RS485 chips.
• Industrial-Grade Operating Range: -40°C to +85°C for demanding environments.
• Visual Indicators: Power and RXD/TXD LED indicators for real-time transmission status monitoring.
• Easy Development: 2.54mm perforated soldering holes, M3 screw holes, 120Ω terminal resistor (short R16 to enable), and angled header pins for easy testing.

Specifications

• Chip: MAX3485
• Signal Levels: 3.3V / 5V TTL
• Max Data Rate: 500 kbps
• ESD Protection: ±15kV
• Bus Devices: 128+
• Terminal Resistor: 120Ω (enable by shorting R16)
• Operating Temperature: -40°C to +85°C
• Size: 53 x 22 x 16 mm (2.09 x 0.87 x 0.63 in)
• Includes: 1x MAX3485 TTL to RS485 Module

Note: Colors may vary slightly due to monitor settings. Please allow 1–2 cm variance due to manual measurement.

Find more electronics components and accessories in our Computer & USB Accessories collection or explore our Most Loved Wellness Picks.

Disclaimer: These statements have not been evaluated by the Food and Drug Administration. This product is not intended to diagnose, treat, cure, or prevent any disease.

Español

Habilita una comunicación serial confiable de larga distancia con el Módulo Convertidor MAX3485 TTL a RS485. Compatible con niveles de señal de 3.3V y 5V, este módulo de grado industrial conecta hasta 128 dispositivos en un solo bus y transmite datos a hasta 500kbps sobre miles de metros — ideal para proyectos con Arduino, Raspberry Pi, PLC y MCUs industriales.

Características Principales

• Transmisión de Ultra Larga Distancia: Chip MAX3485 de alta calidad para comunicación confiable sobre miles de metros.
• Compatible con 3.3V y 5V: Soporte para ambos niveles de señal para amplia compatibilidad con MCUs.
• Protección ESD de ±15kV: Protección contra descarga electrostática para operación robusta en entornos industriales.
• Velocidad de 500kbps: Driver con tasa de cambio limitada reduce EMI y reflexiones de señal.
• Soporte para 128+ Dispositivos: Impedancia de entrada de 1/4 de carga unitaria permite más de 128 dispositivos en el bus.
• Intercambiable en Caliente: Capacidad de hot-swap segura sin fenómenos de señal no deseados.
• Rango Industrial: -40°C a +85°C para entornos exigentes.
• Indicadores Visuales: LEDs de alimentación y RXD/TXD para monitoreo en tiempo real.

Especificaciones

• Chip: MAX3485
• Niveles de Señal: 3.3V / 5V TTL
• Velocidad Máxima: 500 kbps
• Protección ESD: ±15kV
• Dispositivos en Bus: 128+
• Resistencia Terminal: 120Ω (activar cortocircuitando R16)
• Temperatura de Operación: -40°C a +85°C
• Tamaño: 53 x 22 x 16 mm
• Incluye: 1x Módulo MAX3485 TTL a RS485

Nota: Los colores pueden variar ligeramente según la configuración del monitor. Permita una variación de 1–2 cm por medición manual.
